[자료구조] Segment Tree(세그먼트 트리)

1. Segment Tree(세그먼트 트리)

---

 Segment Tree(세그먼트 트리)는 배열 간격에 대한 정보를 이진 트리에 저장하는 자료구조입니다.

 Segment Tree를 도식화하면, 아래와 같습니다.

출처 : Segment tree 위키백과

 Segment Tree는 다양한 활용법이 있겠지만, 특히 특정 데이터 배열의 구간 합을 계산할 때 유용합니다.

 아래 예시를 통해, 단순 배열 방법과 Segment Tree 활용법을 비교해보겠습니다.



 예시 1) 단순 배열 방법

 array = {1, 2, 3, ..., N} 배열에서 특정 범위의 구간 합과 특정 인덱스의 값 변경을 M번 수행

 (1) array 배열에서 1번째 ~ N번째까지 구간 합 연산

• S = array[0] + array[1] + array[2] + ... + array[N - 1]
• 시간 복잡도 : O(N)
• M번 연산시 시간 복잡도 : O(MN)

 (2) i번째 배열 값을 a로 변경

• array[i] = a
• 시간 복잡도 : O(1)
• M번 연산시 시간 복잡도 : O(M)

 (3) 특정 범위의 구간 합과 특정 인덱스의 값 변경을 M번 수행시, 총 시간 복잡도

• 총 시간 복잡도 : O(MN) + O(M) = O(MN)



 예시 2) Segment Tree 활용법

 (1) array 배열에서 1번째 ~ N번째까지 구간 합 연산

• 시간 복잡도 : O(logN)
• M번 연산시 시간 복잡도 : O(M logN)

 (2) i번째 배열 값을 a로 변경

• 시간 복잡도 : O(logN)
• M번 연산시 시간 복잡도 : O(M logN)

 (3) 특정 범위의 구간 합과 특정 인덱스의 값 변경을 M번 수행시, 총 시간 복잡도

• 총 시간 복잡도 : O(M logN) + O(M logN) = O(M logN)



 최종적으로 단순 배열 방법과 Segment Tree 활용법을 비교하면 Segment Tree 활용법은 범위 최소/최대, 배열 구간 합 Query 및 Update 시간을 O(MN)에서 O(M logN)으로 개선할 수 있습니다.



2. Segment Tree 구조

---

 Segment Tree는 이진 트리이며, 아래와 같이 도식화할 수 있습니다.

출처 : yoongrammer.tistory.com/103

Segment Tree의 부모 노드와 자식 노드간의 인덱스 관계는 아래와 같습니다.

• 부모 노드의 인덱스 : i
• 자식 노드의 인덱스 : 2i / 2i + 1

또한, 각 노드마다 구간 정보와 구간 합 또는 구간 최대/최소 값의 정보를 저장하고 있습니다.

간단하게 정리하자면, 부모 노드에는 자식 노드들의 합이 저장되어 있습니다.



3. Segment Tree 구현

---

 Segment Tree는 크게 Initial / Query / Update라는 3 가지 기능이 필요합니다. 3가지 기능을 알아보기 전에, 우선 세그먼트 트리를 생성할 때 필요한 노드 수를 계산해보겠습니다.

 1) Segment Tree 노드 수

 크기가 n개인 배열 기준으로 Segemnt Tree 생성시 필요한 노드 수는 아래와 같습니다.

출처 : yoongrammer.tistory.com/103

Segment Tree의 높이는 h = [log2N]이며, 보통 편의상 필요한 배열 크기는 2^(h+1) 또는 4n으로 크기를 정합니다.



 2) Segment Tree Initial(생성)

Segment Tree를 생성하는 함입니다. 편의상 Segment Tree 크기는 4n으로 정하겠습니다.

leaf node인 경우와 internal node인 경우로 나누어서 구현해야 합니다.

• leaf node (구간 범위의 크기가 1인 경우) : 해당 인덱스의 배열 값 저장
• internal node : 왼쪽 자식 노드와 오른쪽 자식 노드를 탐색하여 2개의 노드의 합을 저장

#define N 10

using namespace std;

int arr[N];
int segment_tree[4 * N];

int init(int node, int start, int end) {
	// leaf Node인 경우
	if (start == end) return segment_tree[node] = arr[start];

	int mid = (start + end) / 2;	// 중간 나누기
	int left_child_node = node * 2;
	int right_child_node = node * 2 + 1;

	// 부모 노드 = 왼쪽 자식 노드 + 오른쪽 자식 노드
	return segment_tree[node] = init(left_child_node, start, mid) + init(right_child_node, mid + 1, end);
}



 3) Segment Tree Query(쿼리)

 Segment Tree의 구간 정보를 가져오는 함수입니다.

 Segment Tree를 순회하면서 아래 3가지 로직을 통해서 구간 정보를 취합합니다.

• 해당 노드의 범위가 지정된 범위 밖에 있다면, 0을 반환
• 해당 노드의 범위가 지정된 범위 내에 있다면, 해당 노드 값을 반환
• 해당 노드의 범위가 지정된 범위 일부만 포함한다면, 왼쪽 자식과 오른쪽 자식을 탐색하여 두 자식의 합을 반환

 예를 들면 A = {1, 2, 3, 4, 5} 배열에서 2 ~ 4번째 구간 합을 구한다면, 아래 그럼처럼 컬러 노드들을 방문하게 되고, 그 중 초록색 노드 값들의 합을 반환하게 됩니다. (3 + 9 - 12)

출처 : yoongrammer.tistory.com/103

#define N 10

using namespace std;

int arr[N];
int segment_tree[4 * N];

int query(int node, int start, int end, int left, int right) {
	// 해당 노드의 범위가 지정된 범위를 벗어난 경우,
	if (left > end || right < start) return 0;

	// 해당 노드의 범위가 지정된 범위 내에 있는 경우,
	if (left <= start && end <= right) return segment_tree[node];

	// 해당 노드의 범위가 지정된 범위의 일부 포함한 경우,
	int mid = (start + end) / 2;
	int left_child_node = node * 2;
	int right_child_node = node * 2 + 1;
	return query(left_child_node, start, mid, left, right) + query(right_child_node, mid + 1, end, left, right);
}



 4) Segment Tree Update

배열의 값이 변경되었을 때, Segment Tree도 변경하는 함수입니다.

변경된 인덱스와 관련된 노드와 변경합니다.

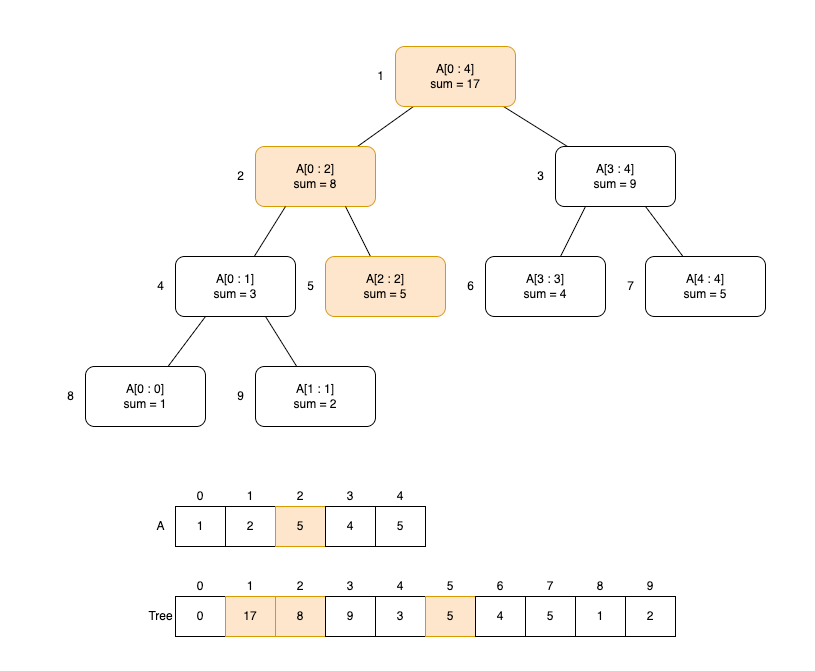

예를 들어, arr={1, 2, 3, 4, 5} 배열에서 arr[2] = 5로 변경할 때, 변경되는 구간은 아래와 같습니다.

출처 : yoongrammer.tistory.com/103

 Segment Tree의 Update 기능은 2가지 방식으로 구현할 수 있습니다.

 (1) 기존 방식

• leaf node에 도착한 경우, 해당 노드의 값을 변경
• internal node인 경우, 해당 인덱스 값이 왼쪽 자식 노드에 있으면 왼쪽 자식 노드 탐색, 오른쪽 자식 노드에 있으면 오른쪽 노드 탐색

#define N 10

using namespace std;

int arr[N];
int segment_tree[4 * N];

void update(int node, int start, int end, int index, int val) {
	// leaf Node에 도착한 경우,
	if (start == end) {
		segment_tree[node] = val;
		return;
	}

	int mid = (start + end) / 2;
	int left_child_node = node * 2;
	int right_child_node = node * 2 + 1;

	if (start <= index && index <= mid) // 해당 인덱스가 왼쪽 자식에 있는 경우
		update(left_child_node, start, mid, index, val);
	else // 해당 인게스가 오른쪽 자식에 있는 경우
		update(right_child_node, mid + 1, end, index, val);

	// Segment Tree 값 갱신
	// 부모 노드 = 왼쪽 자식 노드 + 오른쪽 자식 노드
	segment_tree[node] = segment_tree[left_child_node] + segment_tree[right_child_node];
	return;
}

 (2) 변화량을 사용한 방식

• 해당 인덱스가 노드 범위를 벗어난 경우, Segment Tree 갱신하지 않고 반환
• leaf node에 도착한 경우, Segment Tree 갱신 후 반환
• 자식 노드들 탐색

#define N 10

using namespace std;

int arr[N];
int segment_tree[4 * N];

void update(int node, int start, int end, int index, int diff) {
	// 해당 인덱스가 노드 범위를 벗어난 경우
	if (index < start || index > end) return;

	// Segment Tree 갱신
	segment_tree[node] += diff;

	// leaf node에 도착한 경우,
	if (start == end) return;

	// 자식 노드 탐색
	int mid = (start + end) / 2;
	int left_child_node = node * 2;
	int right_child_node = node * 2 + 1;
	update(left_child_node, start, mid, index, diff);
	update(right_child_node, mid + 1, end, index, diff);
}



4. Segment Tree 대표 문제

---

https://www.acmicpc.net/problem/2042
